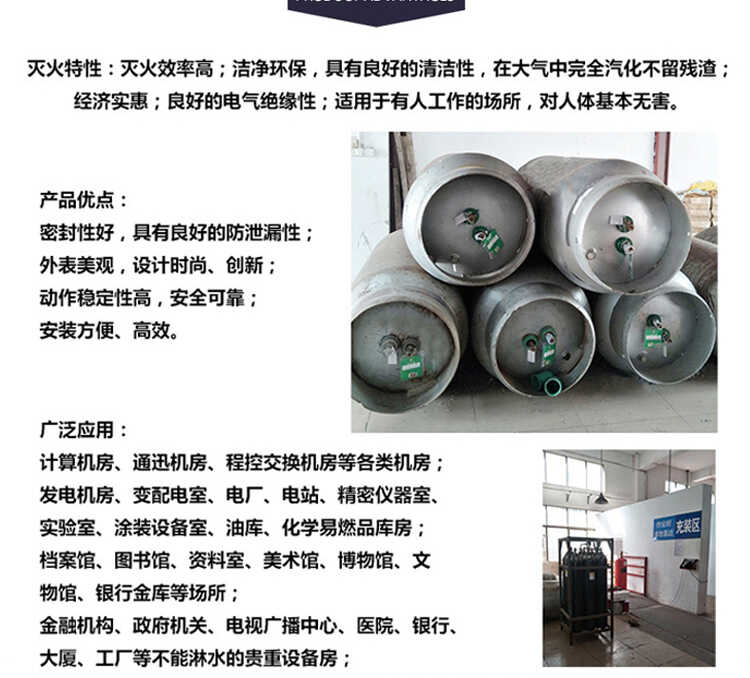

七氟丙烷HFC-227ea气体灭火器装置

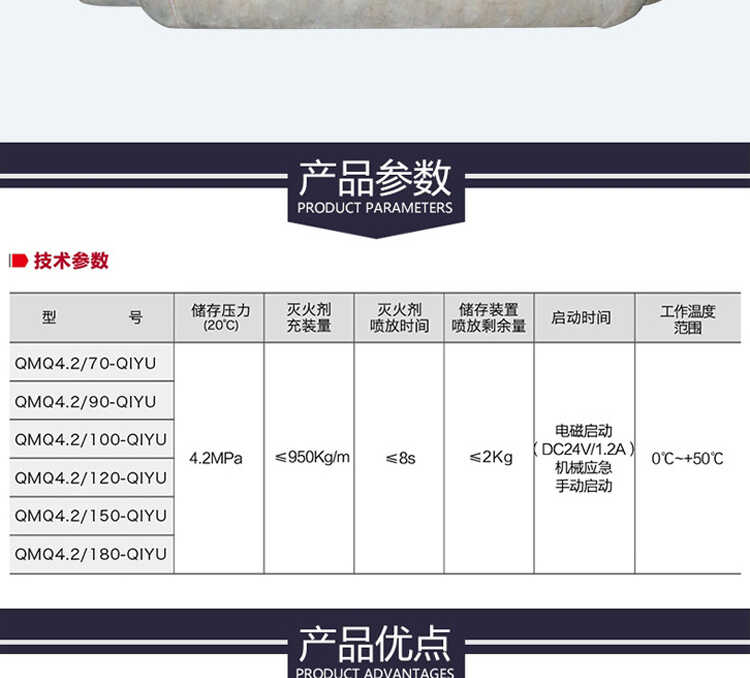

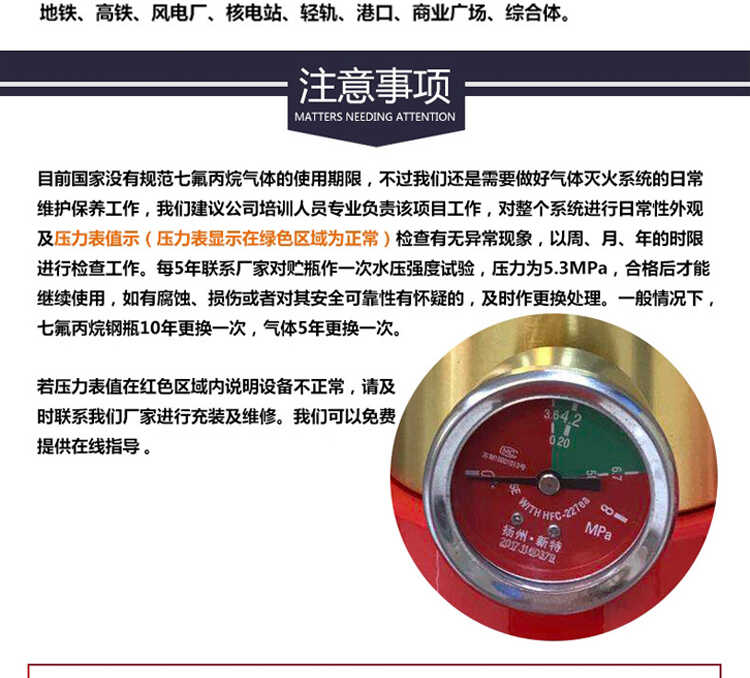

二、主要技术参数表

三、系统结构及工作原理

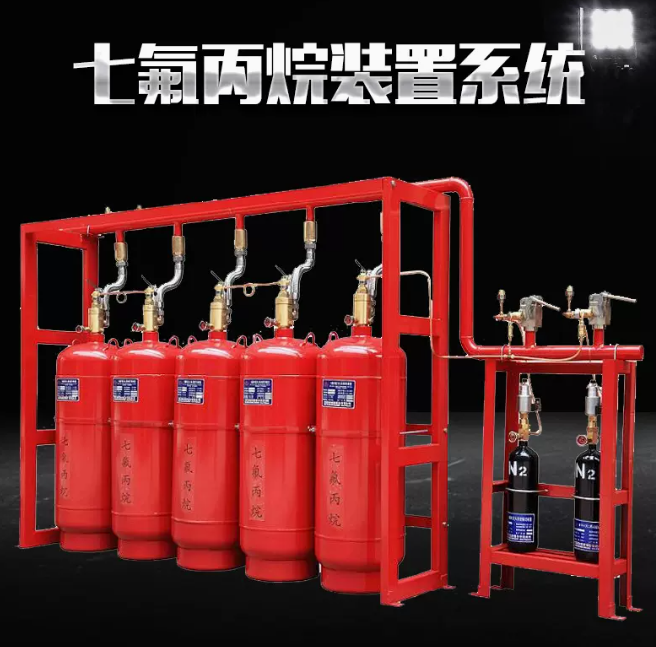

1、系统结构
七氟丙烷（HFC-227ea）自动灭火系统共有六个系列产品，即Dg25、32、40、50、65、80mm,设计时根据用户使用要求，可设计为组合分配系统和单元独立系统。
（1）组合分配系统：即多个保护区共设一套系统，对整体实行综合保护。该系统主要由：火灾报警气体灭火控制系统、七氟丙烷（HFC-227ea）灭火剂钢瓶、容器阀、气动型机械型组合驱动器、选择阀、液流单向阀、气体单向阀、信号反馈装置、启动钢瓶、闸刀式电磁型驱动气体容器阀、高压软管、集流管、安全阀、喷咀、管道系统等主要设备组成。系统的灭火剂用量，可按所有保护区中最大的单区用量作为系统贮存量，因而灭火剂用量省，但该系统不具备对各保护区同时灭火的功能。
（2）单元独立自动灭火系统：即一个保护区设立一套系统。用于有特殊要求的场所、独立的保护区。该系统主要由：火灾报警气体灭火控制系统、七氟丙烷（HFC-227ea）灭火剂钢瓶、容器阀、电磁型驱动器、气动型机械型组合驱动器、液流单向阀、信号反馈装置、高压软管、集流管、安全阀、喷咀、管道系统等主要设备组成。

2、系统工作原理
七氟丙烷（HFC-227ea）自动灭火系统的保护区从发生火灾到喷射七氟丙烷（HFC-227ea）药剂共有20~30秒，所以用户必须熟悉系统结构和使用方法，当火灾发生时才能使火灾损失减少到最小程度。
（1）组合分配系统
七氟丙烷（HFC-227ea）自动灭火组合分配系统灭火方式程序（参见组合分配自动灭火系统流程图）
（A）自动操作
当保护区发生火灾时，感温、感烟探测器发出火警信号，火灾报警气体灭火控制盘检测确认有火灾发生后，发出火警声光信号，风门，风机及其它设备联动，然后延迟10秒，闸刀式电磁型驱动气体容器阀释放启动氮气，然后氮气经启动软管，驱动气缸打开选择阀和容器阀，七氟丙烷（HFC-227ea）经输送管道、喷咀向发生火灾的保护区喷洒七氟丙烷（HFC-227ea）药剂。
（B）手动操作
无论有无火灾信号，只要按下火灾报警气体灭火控制盘上的急启按键或各区手动释放开关，即可执行灭火功能，其程序同自动操作。
（C）应急机械手动操作
当电气部份失效的情况下，保护区发生火灾时，确认人员撤离，关闭风机风门及其它联动设备，迅速到达钢瓶间，取掉与发生火灾保护区所对应启动钢瓶上闸刀式电磁型驱动气体容器阀上手动保险卡，按下手动压把，闸刀切破膜片，即可执行灭火功能，其程序同自动操作。
（D）紧急停止
当火灾报警气体灭火控制系统发生误报，确认保护区没有发生火灾或其它原因不需要向保护区喷洒七氟丙烷（HFC-227ea）药剂时，按下火灾报警气体灭火控制盘的急停按键或各区系统暂停开关，即可中断灭火程序。但药剂一经喷射，紧急切断按钮就不起作用了。
（2）单元独立自动灭火系统
单元独立自动灭火系统同样具有自动操作、手动操作、应急机械手动操作、紧急停止等操作方式，灭火功能及程序基本相同。（参见单元独立自动灭火系统流程图）
